PT-1699V(VT)電腦伺服系統
拉壓力試驗機

產品說明

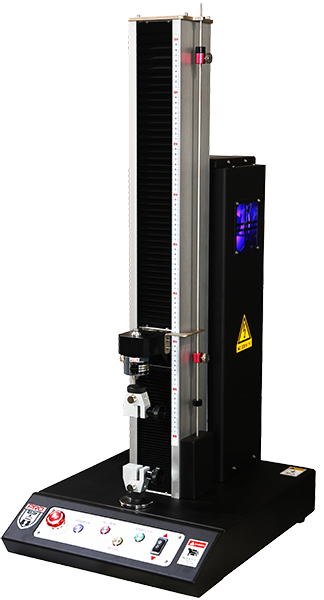

PT-1699V(VT) 電腦伺服及攝影系統拉壓力試驗機
Computer Servo and photography system tensile and compression testing machine

產品介紹

PT-1699V 主要為5kN以下容量的材料測試所設計，適用在荷重 300gf;600gf;1kg,2,5,10~500kgf 以下的拉;壓;抗折;剝離….等等,
試件的力量及延伸試驗, 由電腦經USB線直接控制機台, 透過伺服馬達動作,直接開始試驗,試驗完成自動回位到原點,測試結果可輸出報表，
軟體適用於WINDOWS 7/8/10/11作業系統，語言有(繁/簡/英/日/西), 擁有測試攝影功能。
設備台灣生產製造，採用上銀滾珠螺桿;台達AC伺服馬達,美國製IC電路板, 寶大自主研發軟體,含測試攝影系統。機體結構高剛性、高強度，測試移動過程穩定平順。

主控面板
機台前方控面板新增了力量/位移歸零、測試啟動/停止鍵、原點復歸按鍵，試片安裝完成後即可測試，節省電腦端操作的時間,
不須在電腦端點擊滑鼠或鍵盤進行測試，完成所有測試後，電腦端進行資料處裡即可。

PT-1699VT版本新增了行程維調手輪,應用在小間距測試非常方便

適用產業

橡膠、塑膠、膠帶、紡織、紙類、薄膜、電子、金屬、木材、包裝、醫療、線材....等行業。

軟體主畫面

多種試驗方法

快插式夾具

機台規格

（表格可以拖曳）

型　號	PT-1699V
容量選擇	300gf,600gf,2kgf,5,10,20,50,100,200,500kgf
輸入端	荷重元2組輸入(可無限數量共用同1組) ; 2點延伸1組輸入;電源輸入;USB連線輸入, 第2號荷重元輸入並可提供電壓型金屬延伸計輸入.
按鍵開關及配件	總電源開關附燈及保險絲；電源開關附燈；緊急停止；上升下降開關；力量位移歸零鍵; 測試啟動/停止鍵;回原位按鈕附燈,上下極限調整鈕；位移標尺
單位切換	kgf , LB , N , gf , 自定公式...
荷重精度	0.5 % 以下
力量解析	1／20,000 ~ 1／300,000
力量圖形放大倍率	單段自動放大及設定最大值
位移有效解析	0.001mm
最大行程（不含夾具）	700mm (加長型1000mm)
夾具中心離後柱距離	70mm
動力	400W , 台達AC伺服馬達
試驗速度	0.1 ~1000mm／分鐘, 電腦直接設定.
基本配件	高級抗干擾USB信號線1,中(繁/簡)/英/日/西文試驗軟體1,電源線*1
選購配備	氣壓夾,其他夾具,荷重元,個人電腦
台灣地區自備	WINDOWS 7／8／10系統個人電腦及印表機.
尺寸；重量；電源	45 × 57 × 112 cm （WxDxH）； 62kg ； 1P,AC220V,3A
機台結構	滾珠螺桿(上銀)、時規皮帶、線性滑桿、鋁合金封板、螺桿伸縮防塵簾、精緻鋁合金橫擔.

軟體攝影功能已附自購USB WEBCAM

報表格式
